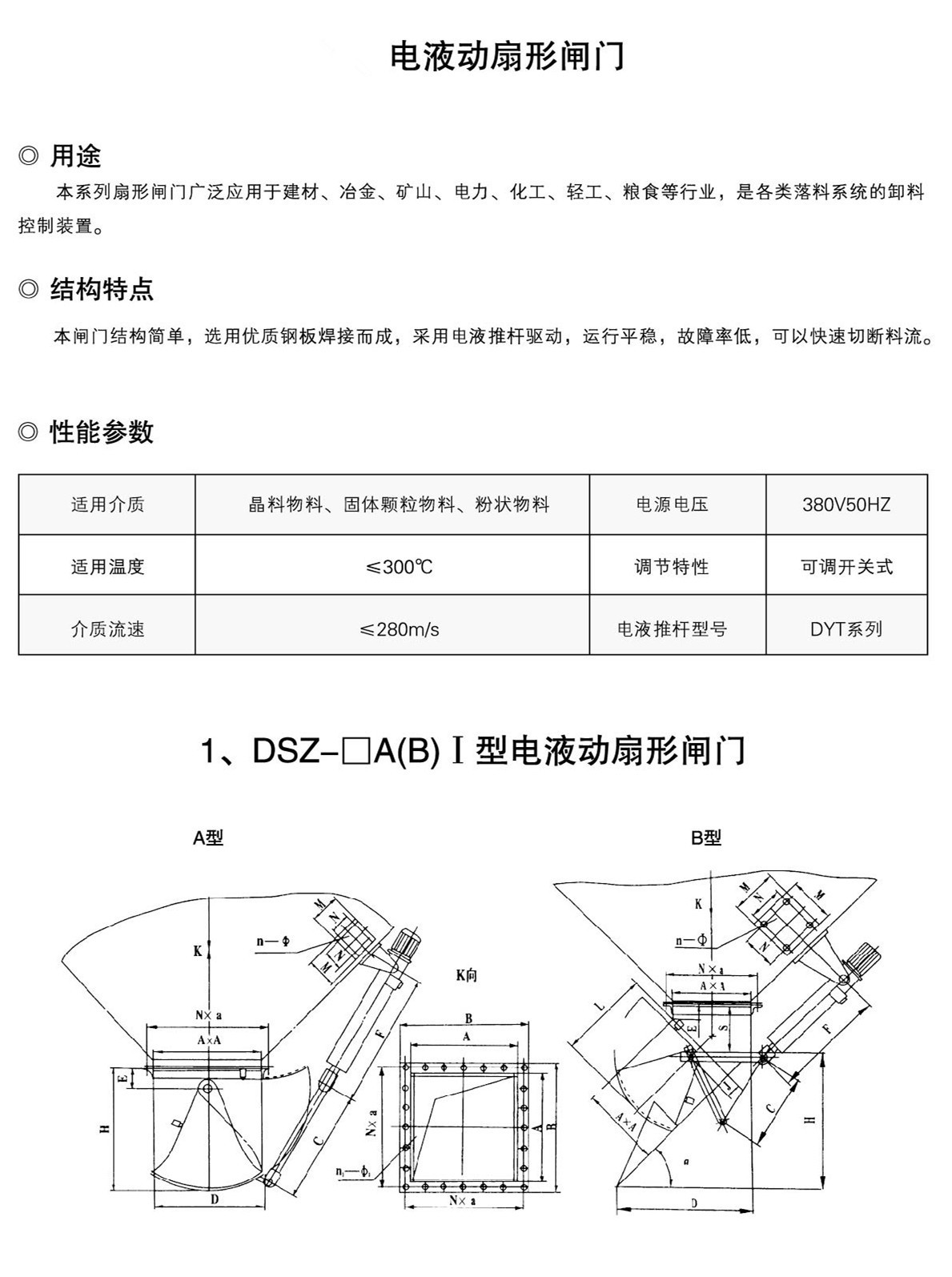

電動扇形閘門 廣泛應用于建材、冶金、礦山、化工、電力等行業,是各類落料系統的控制裝置。結構特點: 結構簡單,由優質鋼板焊接而成,具有開啟靈活、無卡阻等特點。配有傳動定位裝置,可隨時根據工況需要確定閘門的開啟角度,調節物料流量。特別適用于無粘度的固體粉料及小于Φ30mm顆粒料、晶體料的輸送。
電動扇形閘門 工作原理: 扇形閘門由本體、扇形閘板、軸、密封副、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟,物料隨即下落。待接料裝置滿載后再推動搖桿使扇形閘板復位,關閉截?cái)嘞侣涞奈锪稀?/span>

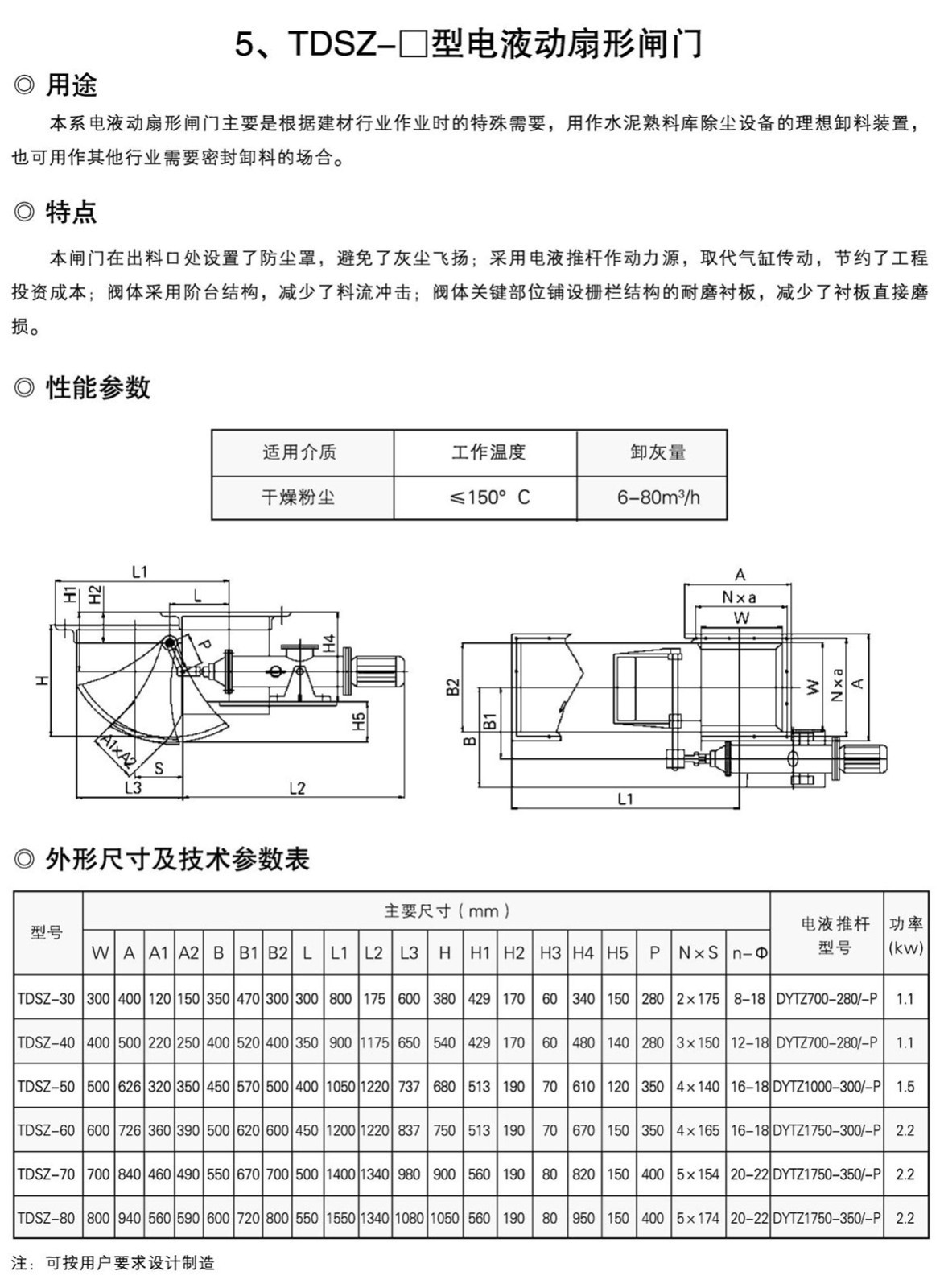

電動扇形閘門特點: 本閘門在出料口處設置了防塵罩,避免了灰塵飛揚;采用電液推桿作動力源,取代氣缸傳動,節約了工程投資成本;閥體采用階臺結構,減少了料流沖擊;閥體關鍵部位鋪設柵欄結構的耐磨襯板,減少了襯板直接磨損。

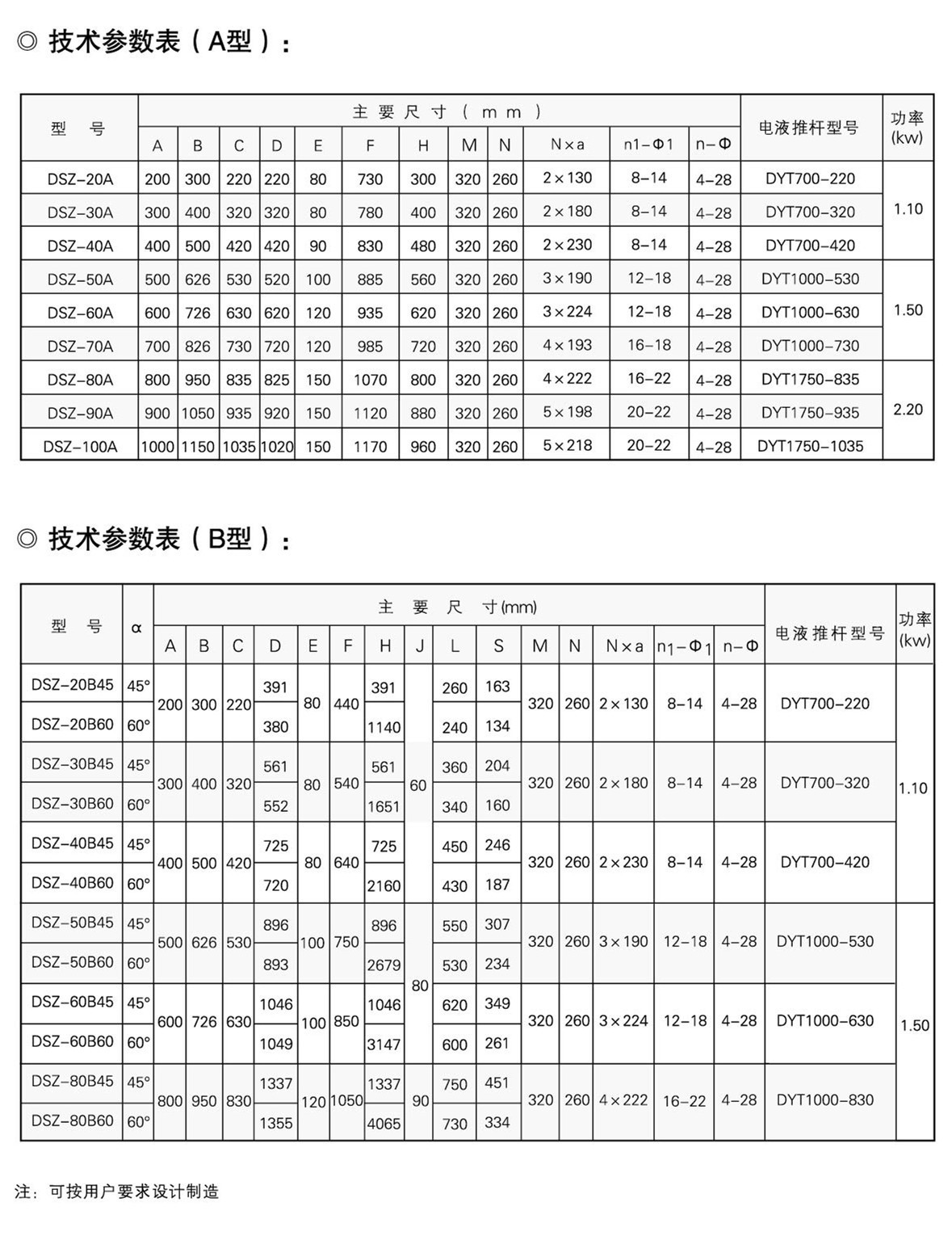

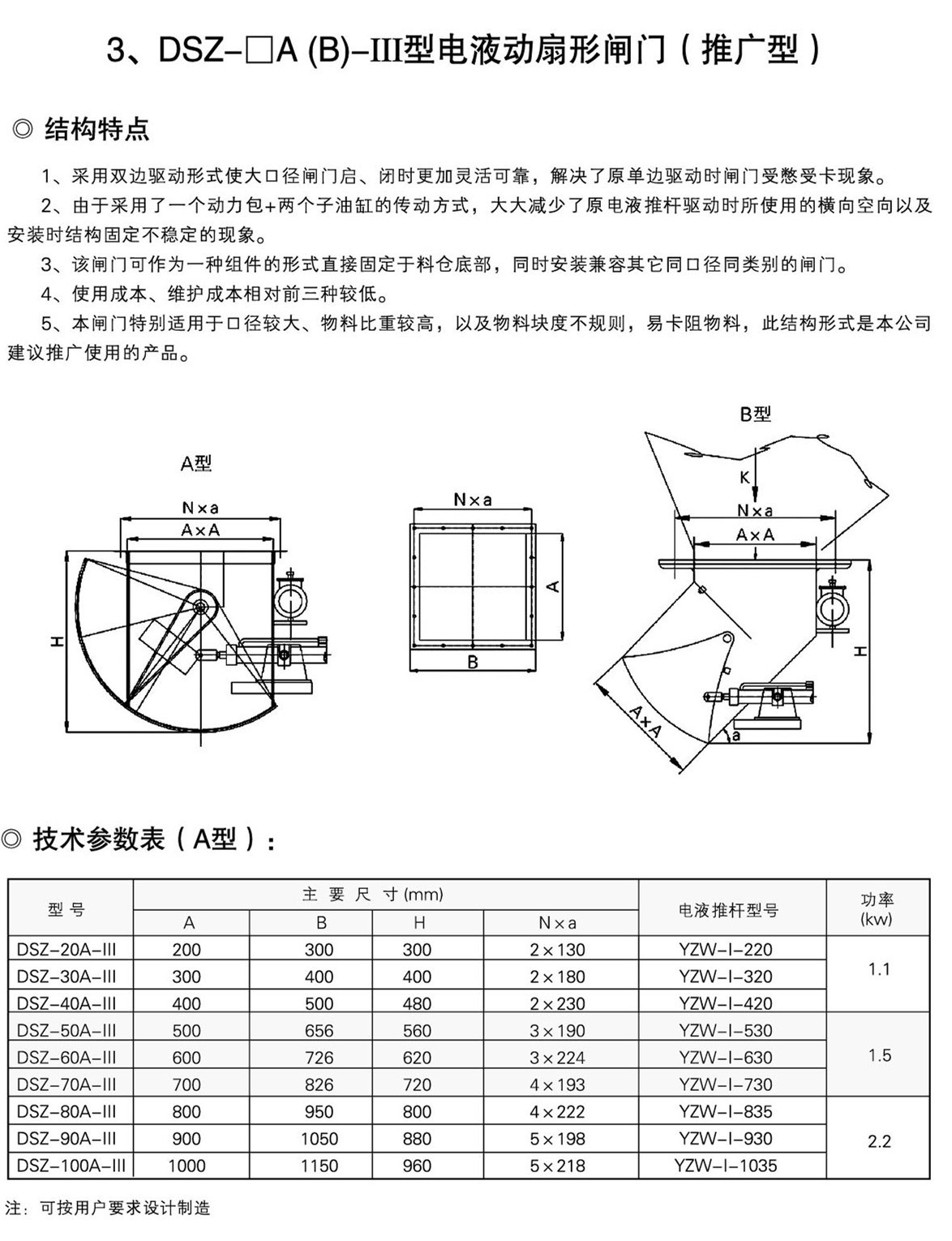

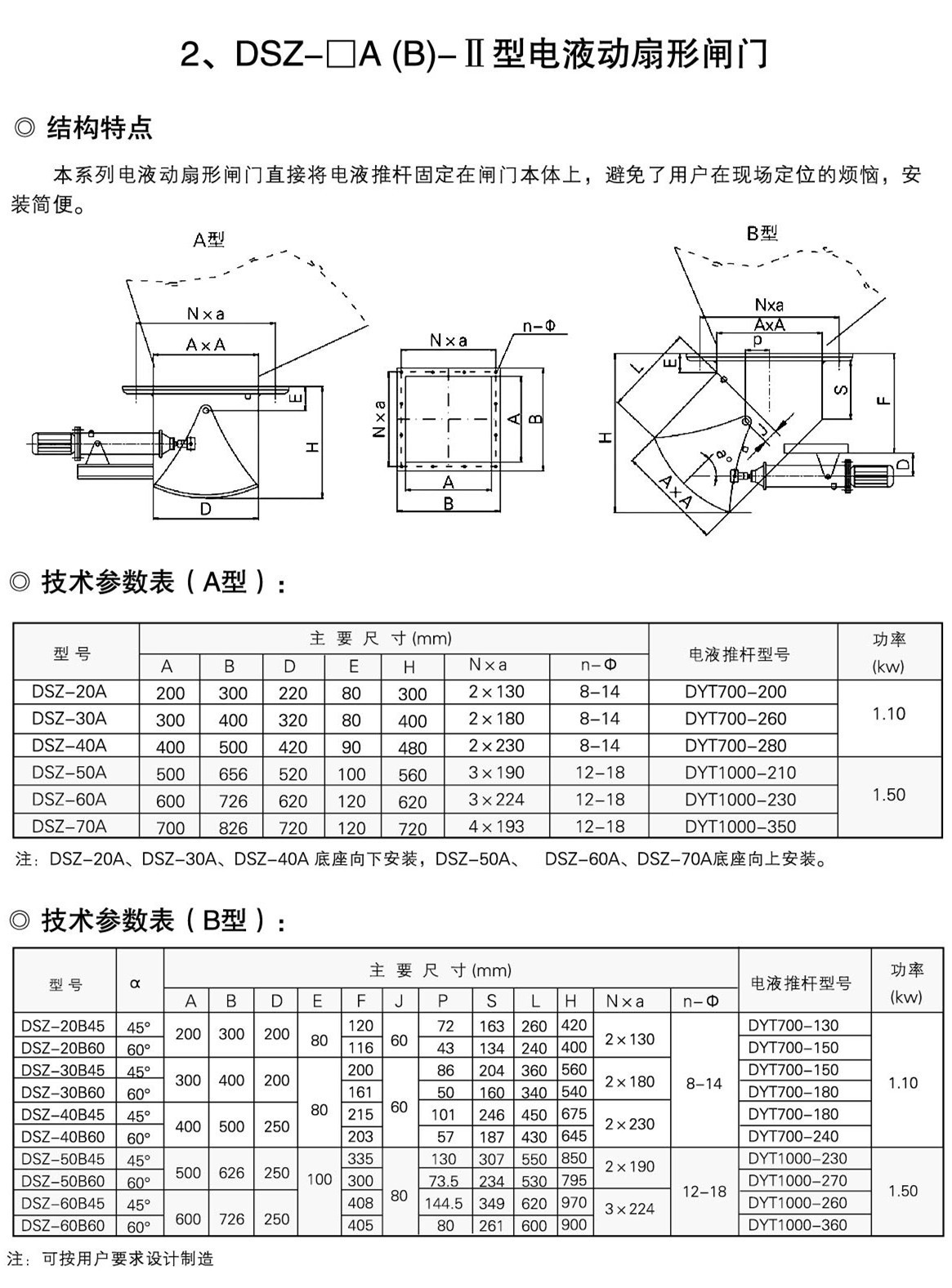

電液動扇形閘門選型
